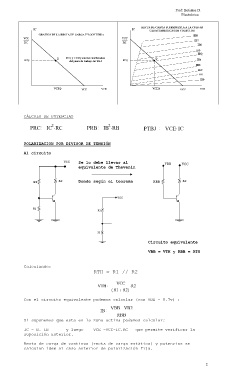

Page 19 - LAMINATRANSITOR

Prof: Bolaños D.
Electrónica

CÁLCULO DE POTENCIAS

2
2
.
.
.
PRC IC RC PRB IB RB PTBJ VCE IC

POLARIZACION POR DIVISOR DE TENSIÓN

Al circuito

Se lo debe llevar al
equivalente de Thevenin

Donde según el teorema

Circuito equivalente

VBB = VTH y RBB = RTH

Calculando:
RTH = R1 // R2

VCC
VTH . R2
(R1 R2 )

Con el circuito equivalente podemos calcular (con VBE = 0.7v) :
VBB VBE
IB
RBB
Si suponemos que esta en la zona activa podemos calcular:

IC = B. IB y luego VCE =VCC-IC.RC que permite verificar la
suposición anterior.

Recta de carga de continua (recta de carga estática) y potencias se
calculan ídem al caso anterior de polarización fija.

2
