Prof: Bolaños D.
Electrónica

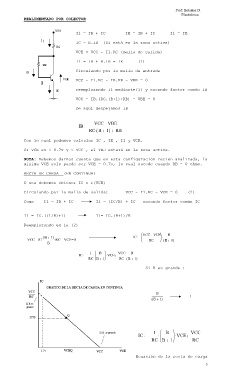

REALIMENTADO POR COLECTOR

I1 = IB + IC IE = IB + IC I1 = IE

IC = B.IB (Si está en la zona activa)

VCE = VCC - I1.RC (malla de salida)

I1 = IB + B.IB = IE (1)

Circulando por la malla de entrada

VCC - I1.RC - IB.RB - VBE = 0

reemplazando I1 mediante(1) y sacando factor común IB

VCC - IB.(RC.(B+1)+RB) - VBE = 0

De aquí despejamos IB

VCC VBE
IB
.
RC (B ) 1 RB

Con lo cual podemos calcular IC , IE , I1 y VCE.

Si VCE es > 0.7v y < VCC , el TBJ estará en la zona activa.

NOTA: Debemos darnos cuenta que en esta configuración recién analizada, la
mínima VCE solo puede ser VCE = 0.7v, lo cual sucede cuando RB = 0 ohms.

RECTA DE CARGA (EN CONTINUA)

O sea debemos obtener IC = f(VCE)

Circulando por la malla de salida: VCC - I1.RC - VCE = 0 (2)

Como I1 = IB + IC I1 = (IC/B) + IC sacando factor común IC

I1 = IC.((1/B)+1) I1= IC.(B+1)/B

Reemplazando en la (2)

VCC VCE . B
IC
VCC IC . (B ) 1 . RC VCE = 0 RC (B ) 1
B

1 B VCC B
IC . . VCE .
RC B 1 RC (B ) 1

Si B es grande :

1

1 B VCC
IC . . VCE
RC B 1 RC

Ecuación de la recta de carga
