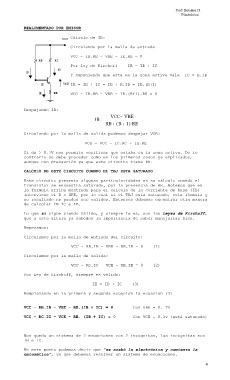

Prof: Bolaños D.
Electrónica

REALIMENTADO POR EMISOR

Cálculo de IB:

Circulando por la malla de entrada

VCC - IB.RB - VBE - IE.RE = 0

Por ley de Kirchoff IE = IB + IC

Y suponiendo que esta en la zona activa vale IC = B.IB

IE = IB + IC = IB + B.IB = IB.(B+1)

VCC - IB.RB - VBE - IB.(B+1).RE = 0

Despejando IB:
VCC VBE
IB
.
RB (B ) 1 RE

Circulando por la malla de salida podemos despejar VCE:

VCE = VCC - IC.RC - IE.RE

Si da > 0.7V nos permite verificar que estaba en la zona activa. De lo
contrario se debe proceder como en los primeros casos ya explicados,
aunque con precaución ya que este circuito tiene RE.

CALCULO DE ESTE CIRCUITO CUANDO EL TBJ ESTA SATURADO

Este circuito presenta algunas particularidades en su cálculo cuando el
transistor se encuentra saturado, por la presencia de RE. Notemos que en
la formula arriba mostrada para el calculo de la corriente de base (IB)
interviene el B o HFE, por lo cual si el TBJ esta saturado, esta fórmula y
su resultado no pueden ser validos. Entonces debemos encontrar otra manera
de calcular IB IC e IE.

Lo que sí sigue siendo válido, y siempre lo es, son las Leyes de Kirchoff,
que a esta altura ya sabemos la importancia de saber manejarlas bien.

Empezamos:

Circulamos por la malla de entrada del circuito:

VCC - RB.IB – VBE – RE.IE = 0 (1)

Circulamos por la malla de salida:

VCC - RC.IC – VCE - RE.IE = 0 (2)

Por Ley de Kirchoff, siempre es válido:

IE = IB + IC (3)

Remplazando en la primera y segunda ecuación la ecuación (3)

VCC - RB.IB – VBE – RE.(IB + IC) = 0 Con VBE = 0. 7v

VCC - RC.IC – VCE - RE. (IB + IC) = 0 Con VCE = 0.1v (está saturado)

Nos queda un sistema de 2 ecuaciones con 2 incógnitas, las incógnitas son
IB e IC.

En este punto podemos decir que “se acabó la electrónica y comienza la
matemática”, ya que debemos resolver un sistema de ecuaciones.

4
