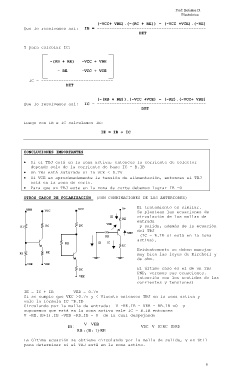

(-VCC+ VBE).(–(RC + RE)) – (-VCC +VCE).(–RE)
Que lo resolvemos así: IB = --------------------------------------------
DET

Y para calcular IC:

-(RB + RE) -VCC + VBE

- RE -VCC + VCE

IC = -----------------------------
DET

(-(RB + RE)).(-VCC +VCE) – (-RE).(-VCC+ VBE)
Que lo resolvemos así: IC = --------------------------------------------
DET

Luego con IB e IC calculamos IE:

IE = IB + IC

CONCLUCIONES IMPORTANTES

• Si el TBJ está en la zona activa, entonces la corriente de colector
depende solo de la corriente de base IC = B.IB
• Un TBJ está saturado si la VCE < 0.7v
• Si VCE es aproximadamente la tensión de alimentación, entonces el TBJ
está en la zona de corte.
• Para que un TBJ este en la zona de corte debemos lograr IB =0

OTROS CASOS DE POLARIZACIÓN (SON CONBINACIONES DE LOS ANTERIORES)

El tratamiento es similar.
Se plantean las ecuaciones de
circulación de las mallas de
entrada
y salida, además de la ecuación
del TBJ
(IC = B.IB si está en la zona
activa).

Evidentemente se deben manejar
muy bien las leyes de Kirchoff y
de ohm.

El último caso es el de un TBJ
PNP, veremos sus ecuaciones.
(atención con los sentidos de las
corrientes y tensiones)

IE = IC + IB VEB = 0.7v
Si se cumple que VEC >0.7v y < Vfuente entonces TBJ en la zona activa y
vale la fórmula IC =B.IB
Circulando por la malla de entrada: V -RE.IE - VEB - RB.IB =0 y
suponemos que está en la zona activa vale IC = B.IB entonces
V -RE.(B+1).IB -VEB -RB.IB = 0 de la cual despejando

V VEB
.
.
IB VEC V IC RC IE RE
.
RB (B ) 1 RE

La última ecuación se obtiene circulando por la malla de salida, y es útil
para determinar si el TBJ está en la zona activa.
